ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ЛИФТОВ

Глава 8 ВВОДНЫЕ РУБИЛЬНИКИ ЛИФТОВ

Вводные рубильники применяются в пусковых устройствах постоянного и переменного тока в качестве входных аппаратов, позволяющих отключать электроустановки или их отдельные участки от сетей питания. Как правило, коммутация электрической цепи рубильника с центральными рукоятками производится при отсутствии тока в коммутируемой цепи, т. е. после снятия нагрузки другим закрытым коммутирующим аппаратом, например автоматическим выключателем. При необходимости отключения цепи под током применяется вводный рубильник, защищенный сплошным кожухом с расположенной сбоку приводной рукояткой. На лифтах, выпущенных до 1957 г., устанавливались рубильники с центральными рукоятками, которые сохранились на большей части таких лифтов.

Лифты, выпущенные после 1957 г, снабжены вводными рубильниками, защищенными сплошными кожухами с расположенными сбоку приводными рукоятками.

В настоящее время лифты в основном снабжаются вводными рубильниками ВУ-1 и ЯРВ-6113 (см. табл. 13).

Таблица 13

Тип вводного рубильника

Напряжение, В

Ток, А

Число фаз, полюсов

Тип конденсатора

ВУ-1

380

КБП-Ф220-1-Ш

ВУ-2

То же

С нулевым

380

выводом

ЯРВ-6113

380

100

ФЕ-70-380Т

Вводные рубильники (рис. 68, а) состоят из кожуха 4 с крышкой 1, трех контактных узлов (по числу фаз), которые включают в себя ножи 7, шарнирные 10 и контактные стойки 8, изолирую-щее основание (плата) 3 и приводное устройство, которое, в свою очередь, состоит из траверсы 2 и рукоятки 9.

ВВОДНЫЕ РУБИЛЬНИКИ ЛИФТОВ

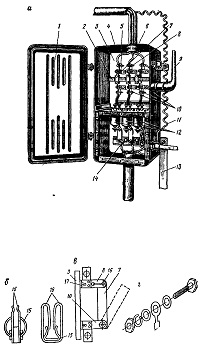

Рис. 68. Вводный рубильник ВУ-1:
а — общий вид; 6 — пинцеты; в — контактные стойки и ножи; г — клеммное соединение провода; 1— крышка; 2— траверса; 3—изолирующее основание (плата); 4 — кожух; 5 — клеммное соединение провода (см. рис. 68, г); 6 — входной провод; 7 — нож; 8 — контактная стойка; 9 — рукоятка; 10 — шарнирные стойки; 11 — заземляющий провод; 12 — проходные конденсаторы; 13 — заземляющая шина; 14 — выходной провод; 15 — пружинное кольцо; 16 — губки пинцета, 17— болт

Вводные рубильники снабжены, кроме этого, защитой от выхода радиопомех в сеть в виде трех проходных конденсаторов 12, На рис. 68, в отдельно показаны: шарнирная стойка 10, нож 7, контактная стойка 8 и изолирующее основание 3. Основным элементом неподвижной контактной стойки является пинцет (рис. 68,6). Ножи рубильников изготовляются чаще всего из твердой шинной меди, реже из латуни или бронзы, контактные стойки — из меди. Для создания надежного контакта между ножом и контактной стойкой на последней устанавливается пинцет, пружинящие губки 16 которого изготовлены из бронзы или другого пружинящего металла, обладающего хорошей проводимостью и хорошими контактными свойствами (стойкость к окислению и малая истираемость). В некоторых случаях для улучшения контактного нажатия применяются дополнительные пружинящие кольца 15 из стали.

К вводным рубильникам предъявляются следующие требования.

Вводные рубильники должны быть оборудованы кожухами, не имеющими открытых отверстий и щелей для перемещения рукоятки, и помещены в запираемые ящики.

В положении «Отключено» рубильники и вводные рубильники не должны самопроизвольно замыкать электрическую цепь под действием силы тяжести своих подвижных частей, а последние — находиться под напряжением.

Рубильники, предназначенные лишь для снятия напряжения, допускается устанавливать открыто при условии, что они недоступны для неквалифицированного персонала.

Ограждения токоведущих частей (крышки кожухи, дверцы) должны быть выполнены таким образом, чтобы снять или открыть их можно было лишь при помощи ключей или инструментом.

Вводные рубильники (главные рубильники) устанавливают в машинных помещениях у входа.

Уход за вводными рубильниками в процессе эксплуатации сводится к периодическому контролю их контактов: контактная стойка —нож, нож — шарнирная контактная стойка, клеммных соединений проводов. При частом включении (1—2 раза в смену) контакты вводного рубильника самозачищаются и специально зачищать их не надо. Если же вводный рубильник длительно находится во включенном положении, его контакты могут окислиться. Образующиеся пленки окисла увеличивают переходное сопротивление контактов и могут вызвать их перегрев. Поэтому рекомендуется периодически не реже 1 раза в месяц производить 2—3 отключения и включения вводного рубильника.

В процессе эксплуатации из-за периодического нагревания и охлаждения крепления клеммных соединений проводов ослабевают. Зажатые гайками наконечники проводов претерпевают значительные динамические нагрузки при нагревании и в результате этого расширяются. Под действием этих нагрузок части проводов, находящиеся под гайками, сминаются и при охлаждении клеммные соединения оказываются ослабленными, «то приводит
