ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ ЛИФТОВ

Блокированная работа двух лифтов, модель 1958 г.

В жилых домах с числом этажей более девяти в одном подъезде устанавливают два лифта. Пассажир, находящийся на этажной площадке, в большинстве случаев нажимает на кнопки «вызов» сразу двух лифтов, а пользуется одним, кабина которого первая остановилась на этаже. Кабина второго лифта при этом делала холостой пробег, что вызывало преждевременный износ деталей лифта и потери электроэнергии. Схема блокирования исключает возможность одновременного вызова кабины двух лифтов с одного этажа.

В схеме блокирования используются два реле типа РП-23, один выключатель ВПК-2111 и кулачковая шайба.

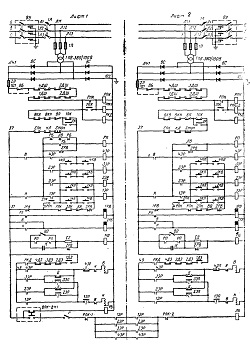

Схема блокирования (рис. 34) подготавливается к работе включением рубильников ВУ, автоматов 1А и выключателя Р. При выключении рубильника ВУ лифта № 2 специальный кулачок, установленный на рукоятке этого рубильника, воздействует на конечный выключатель ВПК, который замыкает свой н. о. контакт и размыкает н. з. контакт. После размыкания н. з. контакта ВПК обесточивается цепь катушки реле РБ, которое, выключаясь, замыкает свои н. з. контакты РБ в цепи катушки промежуточного реле РП лифта № 1.

Реле JIB в исходном положении обесточено, а его н. з. контакты J1B в цепи лифта № 1 и ЛВ в цепи лифта № 2 замкнуты.

Любой из лифтов готов к включению как по приказу, так и по вызову. Например, кабины находятся на нижних этажах (одноименных или разноименных) и пассажир вызывает их поочередно на четвертый этаж. Допустим, сначала он нажал кнопку 4КВ лифта № / и через незначительный промежуток времени — кнопку 4К.В лифта № 2. Сразу же после нажатия кнопки 4КВ лифта № 1 включается его этажное реле 4ЭР, затем через н. з. контакты РВ—ЛВ—РБ включается реле РП и так далее до включения контактора В. Кабина пошла вверх по вызову.

После нажатия кнопки 4КВ лифта № 2 включится его этажное реле 4ЭР и замкнет свой и. о. контакт 4ЭР в цепи катушка реле Л В, которая получит питание по замкнувшейся цепи:

замкнутая цепь блокировочных контактов лифта № 1 (101—37);

замкнутый н. о. контакт ВПК2 замкнутый контакт выключателя Р—н. з. контакт РПК-1-— замкнутые н. о. контакты 4ЭР— н. з. контакт РПК-2—катушка реле ЛВ—102 (лифта № 2).

Включившееся реле Л В разомкнет свой н. з. контакт ЛВ в цепи катушки реле РП, исключив тем самым включение контактора В лифта № 2.

Одновременное воздействие одним лицом на кнопку вызова двух лифтов на одноименных этажах практически невозможно, а если допустить случай одновременного нажатия кнопок вызова пассажирами на различных этажах (например, 4КВ лифта № 1 и ЗКВ лифта № 2), то происходит включение обоих лифтов, и их кабины приходят на зарегистрированные вызовы.

Схема блокирования не распространяет своего воздействия на эти же лифты, приводимые в движение по приказам пассажиров (от кнопок /(77).

Допускается это за счет введения в цепь катушки реле ЛВ н. з. контактов реле РПК-1 и РПК-2.

В случае, когда любой из двух лифтов выключен, лифт, оставшийся включенным, работает в обычном режиме, так как размыкание рубильника лифта № 1 ведет к обесточиванию реле ЛВ, а рубильника лифта № 2 — к включению реле РБ: в первом случае возможно включение реле РП лифта № 2 (через замкнувшийся н. з. контакт ЛВ, а во втором — реле РП лифта № 1 (через замкнувшийся н. о. контакт РБ).
